2CY型齿轮泵外形及安装尺寸

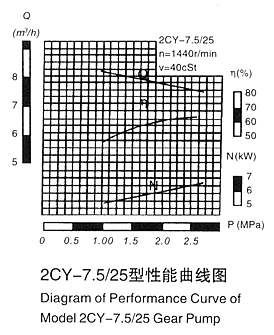

※ 性能曲线图

　　各型齿轮泵的性能参数，是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5～8×10-5m2/s(10～80cSt)范围内，超出这个范围则根据用户提出的性能参数要求另行确定。
　　 各型齿轮泵性能参数中给出的排出压力是给出的最大的工作压力值，在此范围内泵均能正常工作，其工作范围见图一。

2CY型齿轮泵外形及安装尺寸

※ 工作范围图

2CY型齿轮泵安装尺寸

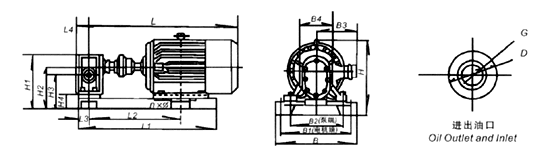

　2CY型泵外型、安装尺寸

2CY型齿轮泵外形及安装尺寸

型号

 L
L1
L2
 L3 B1 B2 B3 H
H1
H2
 G φD 4-φd
2CY-1.08/2.5 193.5 45 75 138.5 114 138 95 132 67.5 87 G3/4" 18 10
2CY-2.1/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1" 18 10
2CY-3/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1" 18 10
2CY-4.2/2.5 220 58 88 155 160 190 140 205 107.5 140 G11/4" 28 12
2CY-7.5/2.5 239 65 98 164.5 160 190 140 205 107.5 140 G11/2" 28 12
2CY-12/2.5 360 106 136 257 190 220 210 256 136 178 G2" 32 14

　2CY-1.08～2CY-12/12.5外型、安装尺寸重量

2CY型齿轮泵外形及安装尺寸

型号
L
L1
L2
 L3
L4
H
H1
H2
H3
H4
B
 B1 B2 B3 B4
G
D
n×φ

重量
Weight(kg)

2CY-1.08/2.5
582
486
339
47.5
55
290
190
145
125.5
58
293
257
190
180
95
G3/4"
φ36
4×φ18
56
2CY-2.1/2.5
586
493
344
49
56
302
210
157
131
45
293
257
206
180
110
G1"
φ50
4×φ18
63.5
2CY-3/2.5
605
499
349
49
56
310
210
157
131
45
333
297
206
190
110
G1"
φ50
4×φ18
77.5
2CY-4.2/2.5
720
585
420
54
65
373
255
190
157.5
50
368
332
242
210
140
G11/4"
φ70
4×φ18
121
2CY-7.5/2.5
780
637
448
60
75
378
260
195
162.5
55
368
332
242
210
140
G11/2"
φ70
4×φ18
136
2CY-12/2.5
1020
862
616
78
103
468
321
243
201
65
416
380
272
255
210
G2"
φ95
4×φ18
173
