2W.W双螺杆多相混输泵外形及安装尺寸

※ 结构特点

　　该型泵采用双吸式结构，螺杆两端处于同一压力腔中，轴向力可以自行平衡。两端轴承采用外装式，单独采用润滑油（脂）润滑，因而不受输送介质的影响。两螺杆间用一对同步齿轮驱动，螺杆齿面间并不接触，而留有一微小间隙，介质中的杂质并不能对螺杆齿面产生直接的磨损（除冲刷外）。
　　除一些小排量泵外（2W.W4.0以下），一般在泵体上都带有内流式安全阀，当排放压力超过额定值时，有一定的保护作用。
　　泵体上的进出口方向有两种，一为水平进，水平出；二为水平进，垂直向上出；用户可根据自己需要选择。

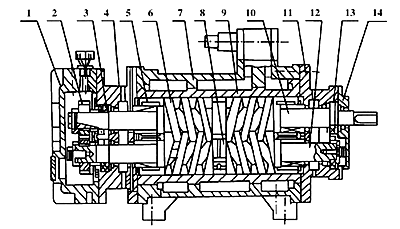

2W.W型双螺杆泵结构简图如图2：

（图二）
2W.W双螺杆多相混输泵外形及安装尺寸

1.齿轮箱盖　2.齿轮　3.滚动轴承　4.后支架　5.密封　6.螺套A、B　7.泵体　
8.调节螺栓　9.衬套　10.主动轴　11.前支架　12.从动轴　13.滚动轴承　14.压盖

※　2W.W型双螺杆泵尺寸图

2W.W型双螺杆泵尺寸图
2W.W型双螺杆泵尺寸图
进口法兰（方向水平）
出口法兰（方向水平或向上）
说明：泵体A使用压力≤1.0MPa　　　　泵体Ｂ使用压力≤2.5MPa　　　　泵体C使用压力≤4.0MPa

　进、出口法兰联接尺寸表（泵体代号A或B）

型号规格
泵体代号 		进口法兰 出口法兰
Dg D D1 D2 F B N-D3 dg d d1 d2 f b n-d3
2.5-A 40 145 110 85 3 18 4-18 32 135 100 78 2 16 4-18
2.8-A 50 160 125 100 3 18 4-18 40 145 110 85 3 18 4-18
3.1-A 65 180 145 120 3 20 4-18 50 160 125 100 3 18 4-18
3.2-A 80 195 160 135 3 20 4-18 65 180 145 120 3 20 4-18
3.2-B 65 180 145 120 3 24 8-18 50 160 125 100 3 24 4-18
3.4-A 80 195 160 135 3 20 4-18 65 180 145 120 3 20 4-18
3.4-B 65 180 145 120 3 24 8-18 50 160 125 100 3 24 4-18
4.0-A 100 215 180 155 3 22 8-18 80 195 160 135 3 20 4-18
4.0-B 80 195 160 135 3 26 8-18 65 180 145 120 3 24 8-18
4.5-A 125 245 210 185 3 24 8-18 100 215 180 155 3 22 8-18
4.5-B 80 195 160 135 3 26 8-18 65 180 145 120 3 24 8-18
5.0-A 150 280 240 210 3 24 8-23 125 245 210 185 3 24 8-18
5.0-B 100 230 190 160 3 28 8-23 80 195 160 135 3 26 8-18
5.5-A 175 310 270 240 3 24 8-23 150 280 240 210 3 24 8-23
5.5-B 125 270 220 188 3 30 8-25 100 230 190 160 3 28 8-23
6.1-A 225 365 325 295 3 24 8-23 200 335 295 205 3 24 8-23
6.1-B 150 300 250 218 3 30 8-25 125 270 220 188 3 30 8-25
6.9-A 250 390 350 320 3 26 12-32 225 365 325 295 3 24 8-23
6.9-B 200 360 310 278 3 32 12-25 175 330 280 248 3 32 12-25
7.6-A 300 440 400 368 4 28 12-23 250 390 350 320 3 26 12-23
7.6-B 200 360 310 278 3 32 12-25 175 330 280 248 3 32 12-25
8.3-A 300 440 400 368 4 28 12-23 250 405 355 320 3 32 12-25
8.3-B 225 395 340 302 3 34 12-32 1758 330 280 248 3 32 12-25


2W.W型双螺杆泵尺寸图
进口法兰（方向水平）
出口法兰（方向水平或向上）
说明：泵体A使用压力≤1.0MPa　　　　泵体Ｂ使用压力≤2.5MPa　　　　泵体C使用压力≤4.0MPa

　　　
　　 进、出口法兰联接尺寸表（泵体代号C）

型号规格 进口法兰 出口法兰
泵体代号 Dg D D1 D2 B F F1 N-d3 dg d d1 d2 b f f1 n-d3
5.0-C 80 195 160 121 24 3 4 8-18 65 180 145 110 22 3 4 8-18
5.5-C 100 230 190 150 26 3 4.5 8-23 80 195 160 121 24 3 4 8-18
6.1-C 125 270 220 176 28 3 4.5 8-25 100 230 190 150 26 3 4.5 8-23
6.9-C 150 300 250 204 30 3 4.5 8-25 125 270 220 176 28 3 4.5 8-25

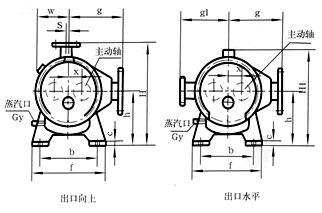

2W.W密封型双螺杆泵尺寸表

型号
规格		 共同部分尺寸 轴端尺寸 出口向上 出口水平 重量
K Q Q1 a a1 h b f c g φ Gy D F E L H W S H1 gl Kg
2.5- 550 253 297 120 180 140 150 190 158 195 12 1/4 16 5 18 32 286 100 10 288 148 　
2.8- 600 278 322 147 220 150 160 200 15 195 14 3/8 21 6 23.5 40 305 105 10 290 155 　
3.1- 620 286 334 145 220 155 180 220 16 200 14 3/8 22 6 24.5 40 315 110 10 295 160 　
3.2- 645 304 341 172 252 170 190 240 18 220 14 3/8 24.5 8 27.5 40 　  　  　  295 175 　
3.4- 700 320 380 194 275 170 205 260 18 230 15 3/8 27 8 30 40 350 130 15 330 180 　

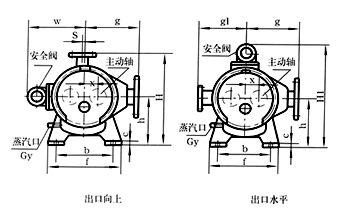

2W.W密封型双螺杆泵尺寸
2W.W密封型双螺杆泵尺寸


　　　2W.W密封型双螺杆泵尺寸表

型号
规格		 共同部分尺寸 轴端尺寸 出口向上 出口水平 重量
K Q Q1 a a1 h b f c g φ Gy D F E L H W S H1 gl Kg
4.0- 795 381 414 260 330 190 220 260 20 260 19 1/2" 27.5 8 30.5 70 385 292 15 482 195 　
4.5- 865 408 457 279 370 205 250 300 20 290 23 1/2" 37 12 40 70 420 320 20 525 215 　
5.0 1035 491 544 389 490 240 250 320 25 320 23 1/2" 45 14 48.5 75 480 425 30 665 240 　
5.5 1130 547 583 457 570 255 300 3902 25 365 24 1/2" 47.5 14 51 85 515 465 30 728 260 　
6.1 1225 596 629 530 630 275 320 390 25 385 25 1/2" 51 16 55 90 545 510 30 785 270 　
6.9- 1310 644 666 560 680 300 380 460 30 395 25 1/2" 58 16 62 120 590 550 35 850 290 　
7.6 1465 725 740 698 820 325 380 460 30 410 25 1/2" 58 16 62 120 645 560 50 885 315 　
8.3- 1565 750 815 712 840 350 410 480 30 495 30 1/2" 64 18 68 130 690 620 50 970 340 　

2W.W密封型双螺杆泵尺寸
2W.W密封型双螺杆泵尺寸

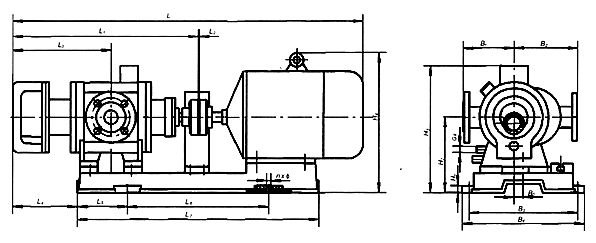

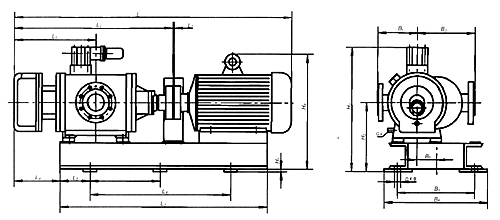

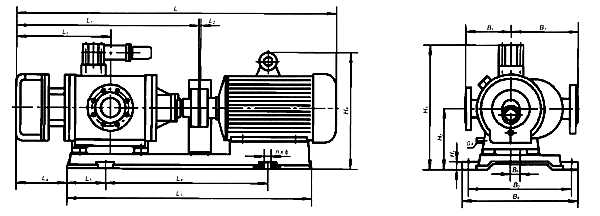

型号 机座号 L L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 B5 H1 H2 H3 H4 Gx n×φ 配套电机型号 电机功率(kw)
2W.W2.5-0.1 971 538 3 285 188 125 395 645 148 195 280 320 27 20 200 346 470 1/4" 4×12 Y100L2-4 3
2W.W2.5-0.2 1001 538 3 285 188 125 405 655 148 195 280 320 27 20 200 346 485 1/4" 4×12 Y112M-6 2.2
2W.W2.8-11 1051 288 3 310 181 135 445 715 155 195 330 370 30 20 215 355 488 3/8" 4×15 Y112M-4 4
2W.W2.8-12 1101 588 3 310 181 135 495 765 155 195 330 370 30 20 215 355 513 3/8" 4×15 Y132S-6 3
2W.W3.1-21 1155 602 3 316 183 150 514 814 160 200 340 380 32 20 230 367 568 3/8" 4×15 Y132S-4
T132M2-6 		5.5
2W.W3.1-22 1260 602 3 316 183 150 595 895 160 200 380 420 32 20 230 367 600 3/8" 4×15 Y160M1-8 4
2W.W3.2-31 1303 645 3 341 198 160 600 920 175 220 380 415 33.8 25 250 375 575 3/8" 4×15 Y160M-4(6,8) 11(7.5,5.5)
2W.W3.2-32 1218 645 3 341 198 160 520 840 175 220 345 380 33.8 25 250 375 548 3/8" 4×15 Y132M-4(6) 7.5(5.5)
2W.W3.4-41 1328 680 3 360 191 170 670 1010 180 230 375 425 35 25 265 425 590 3/8" 4×15 Y160L(M)-4(6,8) 15(11,7,5)
2W.W5.5-81 2054 1113 5 566 265 150 1270 1570 260 365 465 555 57.8 30 445 910 965 1/2" 6×19 Y250M-4 55
2W.W5.5-82 2179 1113 5 566 265 210 1270 1690 260 365 515 605 57.8 30 470 935 1020 1/2" 6×19 Y208S(M)-4(6,8) 75(55,45,37)
2W.W6.1-91 2268 1203 5 607 272 235 1300 1770 270 385 500 650 62.5 30 490 1000 1040 1/2" 6×19 Y280-S(M)-4 75(90)
2W.W6.1-92 2398 1203 5 607 272 235 1344 1841 270 385 590 740 62.5 30 525 1035 1185 1/2" 6×19 Y315S-6(8) 75(55)
2W.W6.1-93 2143 1203 5 607 272 235 1180 1654 270 385 484 620 62.5 30 485 995 1005 1/2" 6×19 Y250M-4 55
2W.W6.9-101 2566 1291 5 647 287 246 1460 1952 290 395 590 730 70.5 34 555 1025 1220 1/2" 6×23 Y315M(L)-4(6,8) 132(110,90)
2W.W7.6-111 2909 1454 5 729 295 314 1480 2159 315 470 600 690 75 30 545 1100 1210 1/2" 6×23 Y315(S,L)-4(6,8) 132(110,90)
2W.W8.3-131 3016 1561 5 811 365 300 1560 2160 340 495 595 700 82.5 30 580 1200 1285 1/2" 6×23 Y315L-6 132
2W.W4.0-51 1530 778 3 397 215 190 741 1121 195 260 400 440 39 25 270 560 615 1/2" 4×15 Y180M(L)-4(6,8) 18.5(15,11)
2W.W4.0-52 1475 778 3 397 215 190 700 1080 195 260 385 425 39 25 270 540 595 1/2" 4×15 Y160L-4(6) 15(11)
2W.W4.5-61 2657 849 3 441 231 220 780 1220 215 290 455 505 46 30 320 635 710 1/2" 4×19 Y200L-4(6,8) 30(22,18.5,15)
2W.W4.5-62 1697 849 3 441 231 220 813 1253 215 290 500 550 46 30 320 635 710 1/2" 4×19 Y225S-8 18.5
2W.W4.5-63 1602 849 3 441 231 220 740 1180 215 290 460 510 46 30 320 635 665 1/2" 4×19 Y180L-4 22
2W.W5.0-71 1892 1019 3 528 253 230 962 1422 240 320 520 580 52.5 25 380 780 745 1/2" 4×19 Y200L-6 22
2W.W5.0-72 1957 1019 3 528 253 230 1034 1494 240 320 580 640 52.4 25 355 780 845 1/2" 4×19 Y250M-6(8) 37(30)
